外夾式超聲波冷熱量表

一、產品概述

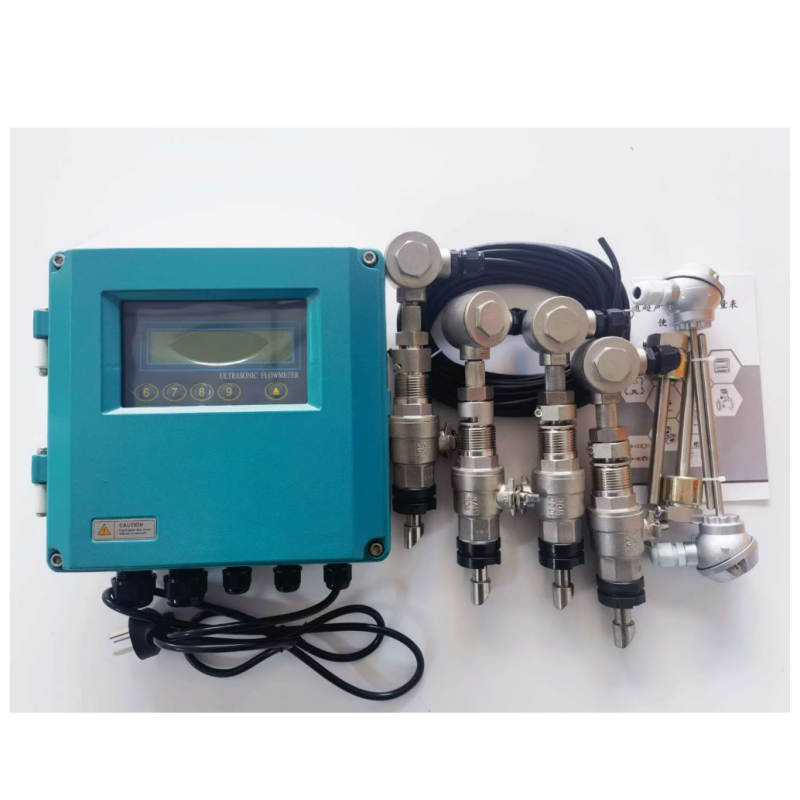

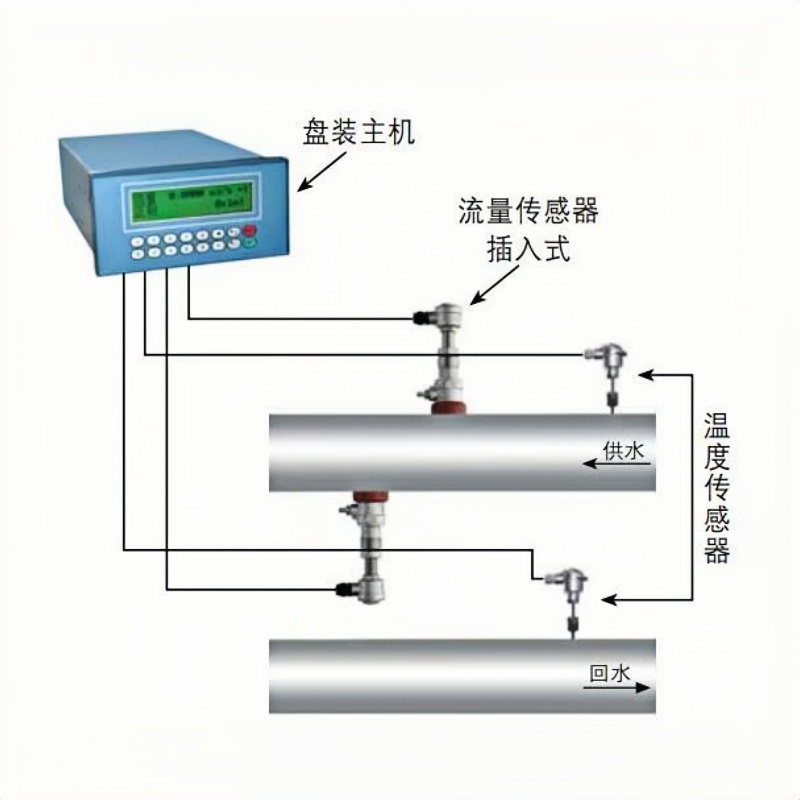

外夾式超聲波冷熱量表（外貼式能量表），由外夾式超聲波流量傳感器 + 高精度 PT100 溫度傳感器 + 智能積算儀組成，采用時差法測量流量，結合供回水溫差計算冷 / 熱量，不破管、不停產、不開孔，僅夾裝管道外壁即可測量，是空調制冷、供暖、工業循環水、樓宇能耗計量、老舊管網改造的優選方案。

二、測量原理

1. 流量測量（時差法超聲波）

• 管道外壁安裝一對超聲波換能器，交替發射 / 接收信號

• 測量順流時間 t1、逆流時間 t2，時間差 Δt 與流速成正比

• 結合管徑計算瞬時流量、累計流量

2. 冷 / 熱量計算（焓差法）

• Q：冷 / 熱量（kWh/GJ）

• ρ：介質密度（自動補償）

• cp：比熱容（水固定）

• ΔT：供回水溫差（PT100 采集）

• qv：體積流量（超聲波測量）

3. 智能判斷

三、核心優勢

• 管徑：DN15～DN6000（小口徑到大口徑）

• 材質：碳鋼、不銹鋼、銅、PVC、PPR 等（聲導良好材質）

  ? 高精度高穩定：流量精度 ±1.0%～±1.5%，熱量精度 2 級（符合 CJ128/EN1434）

  ? 便攜可移動：一臺主機配多組探頭，可多點巡回檢測

  ? 智能遠傳：RS485/Modbus、M-BUS、4-20mA，支持遠程抄表與能耗監控

四、技術參數（標準款）

五、典型應用場景

1. 中央空調系統：樓宇、商場、酒店空調水系統冷量計量

2. 供暖熱力管網：小區、廠區供暖熱量分攤、能耗結算

3. 工業循環水：化工、電子、制藥車間冷卻 / 加熱能量監測

4. 能源站 / 換熱站：區域供冷供熱主干管、分支管計量

5. 老舊管網改造：無法停水 / 切割管道的項目加裝計量

6. 臨時監測 / 校準：現場比對、能耗審計、設備調試

六、安裝要點（關鍵）

1. 管道條件

• 材質：碳鋼、不銹鋼、銅、PVC（禁用鑄鐵、水泥管、玻璃鋼）

• 直管段：前面 10D、后 5D（D = 管徑），避開彎頭、閥門、水泵

• 表面處理：清除油漆、鐵銹、保溫層，露出金屬本色，打磨光滑

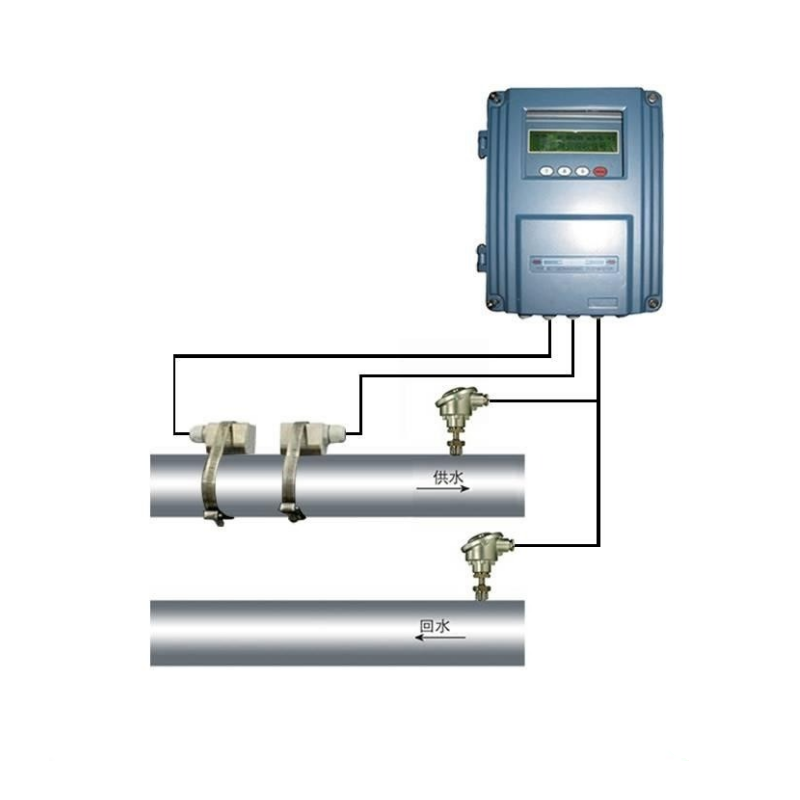

2. 傳感器安裝

• 流量探頭：管道兩側對夾，足量耦合劑，夾具鎖緊防松動

• 溫度傳感器：供水 / 回水管道各裝 1 支（PT100），間距≥1 米，插入管道中心

3. 禁忌

• 介質不滿管、氣泡多、結垢嚴重會影響精度

• 強振動、強電磁干擾環境需加裝減震與屏蔽措施

七、選型建議

• ? 改造項目 / 不停水施工 → 選外夾式

• ? 大口徑（DN300 以上） → 外夾式成本遠低于管段式

• ? 臨時監測 / 多點檢測 → 外夾式便攜，一機多用

• ? 一級貿易結算（高精度強制） → 優先管段式超聲波熱量表
